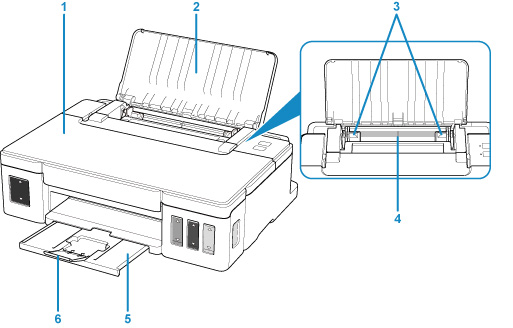

Face avant

(1) capot supérieur

Ouvrez pour recharger les cartouches d'encre ou éliminer les bourrages papier de l'imprimante.

(2) support papier

S'ouvre pour vous permettre de charger du papier dans le réceptacle arrière.

(3) guides papier

Alignez avec les deux côtés de la pile de papier.

(4) réceptacle arrière

Chargez le papier ici. Plusieurs feuilles de papier, de même format et de même type, peuvent être chargées simultanément, et la machine est automatiquement alimentée par une seule feuille à la fois.

• Chargement de papier ordinaire/photo
• Chargement des enveloppes

(5) bac de sortie papier

Emplacement d'où sont éjectées les feuilles imprimées. Déployez-le avant de lancer l'impression.

(6) extension du bac de sortie papier

Déployez pour accueillir le papier éjecté. Déployez complètement l'extension lors de l'impression.

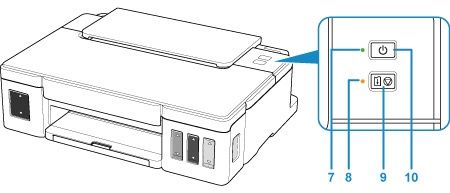

* La figure présente tous les voyants allumés dans un but explicatif.

(7) Voyant MARCHE (ON)

S'allume après avoir clignoté lors de la mise sous tension.

(8) Témoin Alarme (Alarm)

S'allume ou clignote lorsqu'une erreur se produit.

(9) Bouton REPRENDRE/ANNULER (RESUME/CANCEL)

Permet d'annuler une impression en cours. Vous pouvez appuyer sur ce bouton pour supprimer le statut d'erreur de l'imprimante et reprendre l'impression, une fois le problème résolu.

(10) Bouton MARCHE (ON)

Permet d'activer ou de désactiver l'alimentation de la machine.
